VẼ GHẾ TRÀNG KỈ 01

Dù ở chương trình nào cũng vậy, trước khi sử dụng ta phải các đặt đơn vị.
bạn chọn menu : new - animation  - setting.
chọn thẻ unit như hình :
sau khi cài đặt xong bạn tắt nó đi bằng  Esc.

bạn để ý 1 số thao tác sau :
  1. lăn chuột giữa là thu phóng (zoom)
  2. nhấn và giữ chuột giữa là xoay khung nhình.


  3. nhấn Shift + nhấn giữ chuột giữa là duy chuyển khung nhìn (Pan) hoặc nhấn "H"


  • nhấn "R" để chọn lệnh vẽ chữ nhật
  • chọn 1 điểm trên màng hình và kéo ra
  • bay giờ bạn nhìn vào góc phải dưới màn hình bản sẽ thấy hộp thoại giao tiếp của SU.  Nó hiền thỉ tọa độ hoặc thông số đối tượng. ( sorry nha tùy phiên bản SU thì hộp thoại này có vị trí khác nhau, mình sử dụng SU 7, bạn cố tìm xen nó ở đâu).
  • bạn nhập vào "1400,600" và nhìn vào hộp thoại kiểm tra xem đúng dữ liệu chưa. bạn enter tạo hình.



  • bạn nhấn "A" để vẽ cung tròn nhưng hình trên. không cần chính xác đâu bạn, tương đối thôi

  • bạn nhấn "E" để mở lệnh xóa,  chỉ chuột có hình cục tẩy vào các đường gốc của hình sao cho nó chuyển sang màu xanh và nhấn chuột để xóa đi như hình


  • bây giờ bạn nhấp "P" để mở lệnh tạo khối và chỉ vào bên trong hình

  • bạn nhấn chuột trái thật nhanh và kéo chuột sang 1 bên , tiếp theo bạn nhập 800 vào và enter.


  •  bạn để ý thao tác nhé: bạn giữ chuột luôn thì khi dùng lệnh tạo khối sẽ khác. bạn thử đi rồi nhấn Ctrl + Z để trả lại

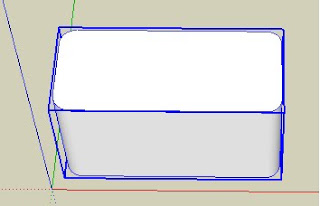

  • bạn nhấn phím "SPACE" và chọn hết tấn cả hình vừa tạo.

  • bạn nhấn "G"  và bản "create component" mở ra. bạn đánh dấu kiểm vào  " Replace selection ..." và nhấn Create để tạo group.






  • nhấn "M" để chọn lệnh duy chuyển. bạn rê chuột vào khối như hình và chọn dấu + màu đỏ :



  • bây giờ bạn xoay khối hộp 90º và nhấn chuột kết thúc lệnh.


  • hình sau khi xoay

  • bây giờ bạn nhấn phím "SPACE" và nhấp đúp vào khối hộp để hiện chỉnh Group.   bạn phải để ý trong quá trình hiệu chỉnh Group nếu có thoát khỏi Gruop bạn lập lại thao tác này nhé.

  •  bây giờ bạn chọn hình chữ nhật bo tròn 4 cạnh bằng cách nhấp đúp nhé. và nhấn M và tiếp theo bạn nhấn giữ Ctrl và duy chuyển hình ra ngoài như hình để tạo bản copy. ( bạn nhớ giống theo trục nhé)


  • bạn chọn mặt phẳng trên hình vừa copy và nhấn Delete xóa nó đi.

  • dùng lệnh "L" vẽ đường thẳng và lệnh "A" vẽ cung như hình bên dưới nhé

  • tiếp tục bạn nhấn "SPACE" chọn đường viền như hình :

  • bạn sẽ phải nhấn và giữ Ctrl để chọn nhiều đối tượng.

  • trong trạng thái đang chọn bạn duy chuyển vào thanh công cụ chọn lệnh tạo khối theo đường dẫn và chọn nó. lệnh được đóng khung màu xanh





  • bây giờ bạn chỉ chuột vào hình  tam giác và chọn nó. Sẽ cho kết quả :  (nếu không được vui lòng làm lại)





Xem part 02
